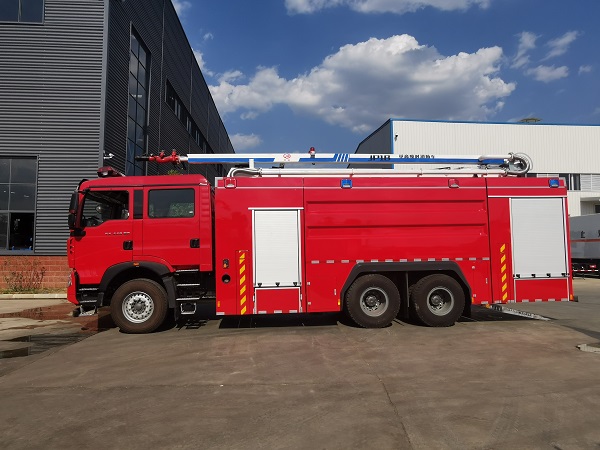

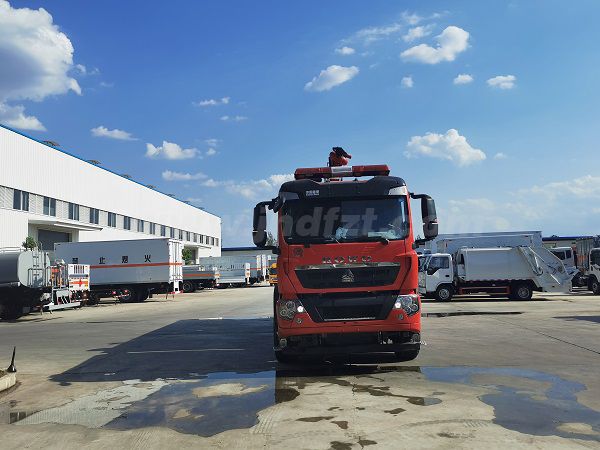

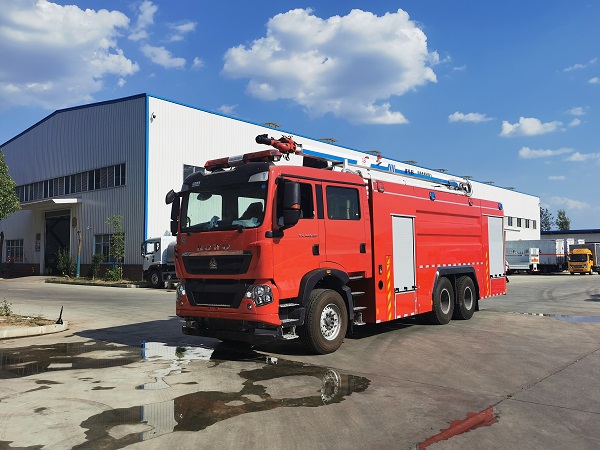

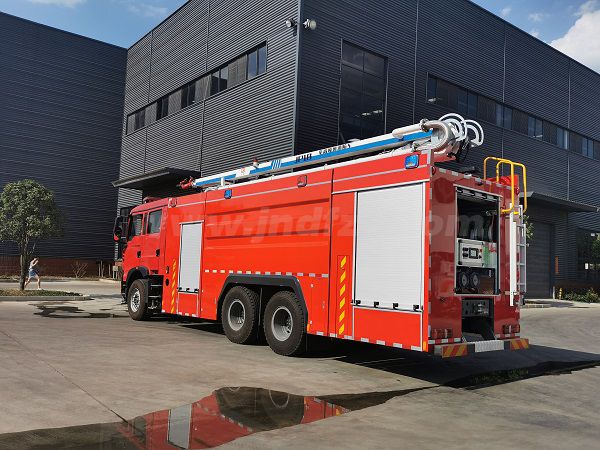

江特牌JDF5320JXFJP18Z6舉高噴射消防車是采用重汽TZZ5357TXFV464MF5(國六)消防車專用底盤,先進電液比例控制技術,整車主要有臂架總成、變幅機構、轉臺總成、水路系統、操縱臺、底盤、副車架及支腿、走臺板及器材箱總成、水泵系統、罐體結構、取力系統等部分組成。上車和下車以回轉支承、中心回轉體為連接,通過液電控制系統將其緊密連成一體。整車由底盤側取力器驅動齒輪泵為液壓系統提供動力,電氣系統與氣路系統配合實現取力操縱和油門控制,整車的安全保護措施由電氣系統實現,并具有有線或無線遙控功能,其產品的實用性,穩定性和安全可靠性達到國內外同類產品先進水平。
主要技術參數
項 目 | 單位 | 參數 | ||
外形尺寸(長×寬×高) | mm | 10700×2550×3960 | ||
軸距 | mm | 4600+1400 | ||
前/后懸 | mm | 1500/3200 | ||
接近角 | ° | 15 | ||
離去角 | ° | 8 | ||
最小轉彎直徑 | m | 23 | ||
整備質量 | kg | 20050 | ||
滿載質量 | kg | 32500 | ||
最高車速 | km/h | ≥95 | ||
支腿跨距 | 縱向距離 | mm | 5470 | |
橫向距離 | mm | 2150(一鍵調平垂直支腿) 3050(一鍵調平水平支腿) | ||
最大作業高度 | m | 18 | ||
最大作業幅度 | m | 7.5 | ||
成員人數 | — | 2+4 | ||
支腿展開時間 | s | 40 | ||
臂架動作時間 | s | 110 | ||
水炮型號 | - | 威斯特PLKD80 (國產電控炮) | ||
水炮流量 | L/s | 80 | ||
消防炮射程:水/泡沫 | m | 80/75 | ||
水泵型號 | — | 雄真CB10/100 | ||
水泵流量 | L/S | 100(理論) | ||
罐體容積 | 水 | Kg | 10000 | |
泡沫 | kg | 2000 |
